AGS
Senzor zračnog raspora





AGS-4S (0,8...4mm) montaža na rubu statora

AGS-7,5S (1,5...7,5mm) montaža na rubu statora

AGS-10 (2...10mm)
AGS-13 (2,6...13mm)

AGS-15 (3...15mm)

AGS-25 (5...25mm)

AGS-50 (10...50mm)



Kapacitivni senzor zračnog raspora za hidro/turbo-generatore i električne motore

Omogućena instalacija na rub statora vjetro-generatora i električnih motora (AGS-4S & AGS-7,5S)

Visoka točnost, 50 mikrona (uz obradu sa višestrukim uzorkovanjem)
Senzor od Glass Epoxy FR4 materijala, visoke stabilnosti
Temperaturno kompenziran -20...140°C
Otporan na jaka magnetska polja, vibracije i taloženje čestica
Izolirano DC/DC napajanje
0-20mA ili 4-20mA, galvanski (optički) izolirani izlaz
Jednostavan za ugradnju






Senzor
zračnog raspora AGS je beskontaktni mjerač udaljenosti kapacitivnog tipa i malih dimenzija.

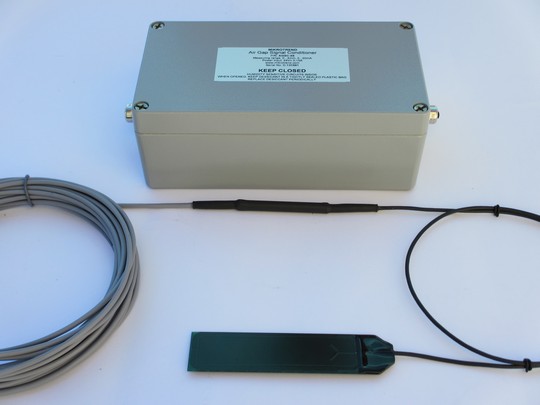

Sistem se sastoji od AGS senzora sa triax kablom, predpojačala i AGSC upravljačko-mjernog uređaja.
Vodootporno aluminijsko industrijsko kućište štiti elektroniku od vanjskih utjecaja.
Za laganu ugradnju AGSC ima vlastito DC/DC galvanski izolirano napajanje i optički izolirani izlaz.





Download:
-AGS Installation and user manual 141129 (ENG) (PDF 4,1 MB)
-AGS Datcik vozdusnogo zazora 100202 (RUS) (PDF 2MB)
-AGS Air Gap Sensors datasheet 141119 (ENG) (PDF 1,4MB)
-AGS Manufact Test Report sample (ENG) (PDF 29KB)
-Air Gap Sensor Installation (mp4 89,9MB download only)
